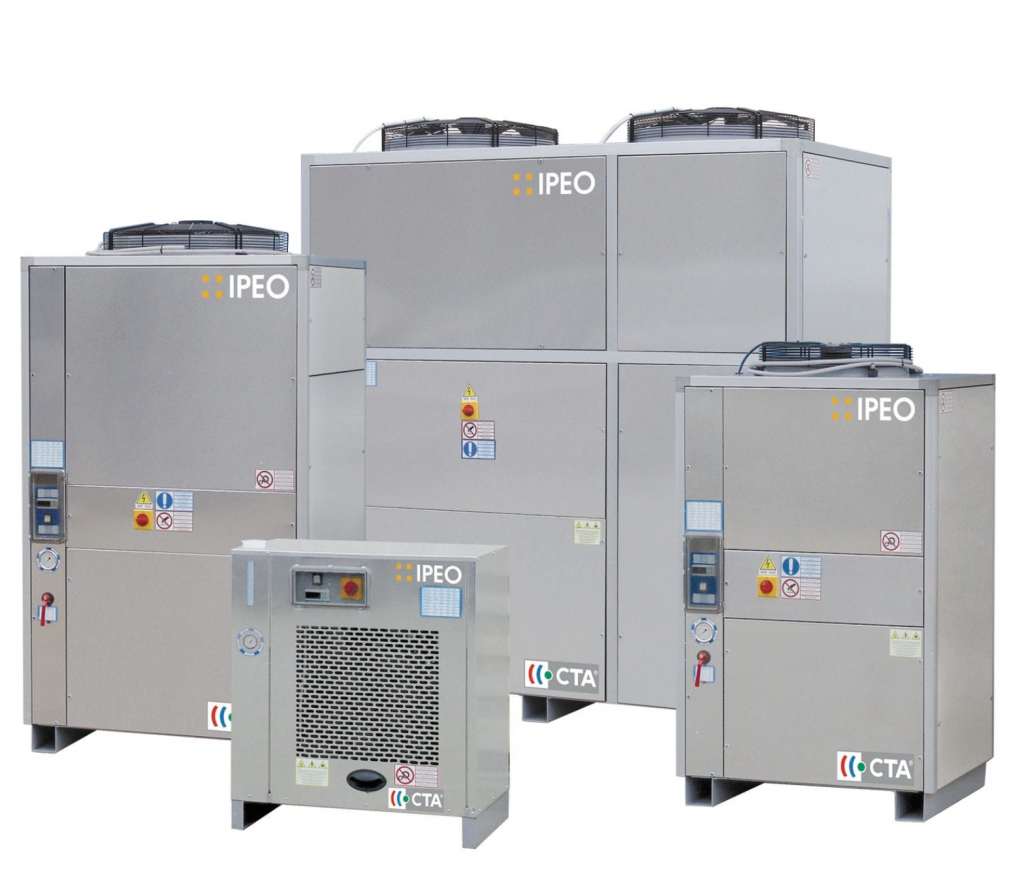

Groupes d’eau glacée à condensation par air – IPE – R410a Puissance de 11 à 371kW
371 Kw (1 265 852 BTU/h)
Référence absolue depuis 20 ans dans le secteur du refroidissement industriel, l'IPE au R410a a été spécialement conçue et développée afin d'assurer une solution sur mesure pour les puissances de 11 à 371kW. Technologie, modularité, fiabilité sont au coeur de l'ADN 100% industrie de cette nouvelles série.
Groupes de production d'eau glacée, plug and play, compacts, et entièrement équipés pour évoluer face aux process utilisateurs les plus exigeants, notamment grâce à son évaporateur immergé et breveté qui fait de la série IPE la solution la plus fiable et sécuritaire du marché.
Disponible dans de nombreuses versions, et offrant un nombre illimité de configurations, l'IPE R410a est votre nouvel allié et atout clé pour toutes les applications industrielles de petites et moyennes puissances.
DOMAINES D'APPLICATION
CARACTERISTIQUES PRINCIPALES
Châssis
Châssis spécifiquement étudié pour une installation extérieure. Structure en acier moulé galvanisé. Peinture en polyester en poudre (RAL7035), autres couleurs sur demande. Très grande résistance dans le temps y compris aux intempéries.
Compresseur
Dernière génération de compresseurs hermétiques Scroll avec spirales en orbite spécialement conçus pour l'utilisation avec le fluide réfrigérant R407c.
Evaporateur
Échangeur de chaleur ‘’No Frost’’ immergé dans un ballon réservoir et associé à une pompe à eau de pression standard de 3.0 bar. Cet évaporateur offre un échange thermique élevé et permet une protection optimale contre la prise en glace. L’évaporateur est équipé d’un pressostat différentiel pour arrêter l’unité en cas de faibles débits d’eau. L’évaporateur est hermétiquement isolé afin d’éviter les phénomènes de condensation.
Ventilateurs & Condenseurs
Ventilateurs hélicoïdaux Premium avec des lames en forme de faucille et des moteurs à hautes efficacités énergétiques. Leur design aérodynamique limite la perte de charge et augmente ainsi leur efficience. Protection IP54. Batterie cuivre/aluminium de dernière technologie qui assure une excellente performance thermique, un meilleur rendement énergétique. Avec leur positionnement verticaux, protégés par un panneau, ces condenseurs sont moins exposés aux risques de coups et chocs.
Sécurité & Durabilité
L’IPE est équipée de nombreuses sécurités mécaniques et frigorifiques. Elle est aussi dotée d’un contrôle de fonctionnement permanent grâce à son microprocesseur de dernière technologie. Le contrôle est permanent et précis à chaque instant de l’utilisation. Cela permet à l’IPE un niveau de sécurité incomparable et une distribution d’eau 100% adaptée aux besoins de votre process. En standard, elle est équipée sur tous les modèles de la gamme du dernier μChiller Carel, compatible avec de nombreux protocoles de supervision. En option, un contrôle avancé de l’unité est possible grâce à la ligne de contrôleurs c.Pco et à l’application « CTApps » favorisant le fonctionnement optimal de l’unité.
Plug and Play
La gamme de refroidisseurs Scroll à condensation par air IPE intègre un module hydraulique avec transduceur de pression permettant l'affichage du débit d'eau et renforçant la protection de la pompe contre la basse pression. Dotée de nombreux accessoires, elle permet une solution Plug and Play à tous les utilisateurs.
Modularité
Les groupes IPE jouissent d'une grande modularité avec un ensemble infini d'options et de configurations (+ de 5.000 configurations différentes) pour s'adapter à chacun de vos process. Votre installation est précieuse et unique, notre réponse est donc pleinement adaptée.
| PERFORMANCES | ||||||||||||||||||||
| Modèles | 21 | 31 | 51 | 81 | 101 | 121 | 151 | 201 | 251 | 301 | 351 | 401 | 502 | 602 | 702 | 802 | 1002 | 1202 | 1402 | |
| Puissance frigorifique nominale (1) | [kW] | 11,1 | 14,9 | 20,7 | 27,9 | 32,4 | 37,2 | 40,5 | 54,1 | 64,0 | 81,2 | 94,9 | 113,0 | 126,0 | 147,0 | 181,0 | 231,0 | 289,0 | 342,0 | 371,0 |
| Puissance absorbée (1) | [kW] | 2,6 | 3,3 | 4,7 | 6,1 | 7,3 | 7,6 | 8,7 | 12,2 | 14,8 | 18,2 | 21,7 | 26,6 | 29,0 | 34,3 | 40,8 | 50,2 | 61,0 | 69,4 | 78,4 |
| EER (1) | 4,3 | 4,6 | 4,4 | 4,6 | 4,5 | 4,9 | 4,7 | 4,4 | 4,3 | 4,5 | 4,4 | 4,2 | 4,3 | 4,3 | 4,4 | 4,6 | 4,7 | 4,9 | 4,7 | |
| Puissance frigorifique nominale (2) | [kW] | 7,9 | 10,6 | 14,9 | 20,3 | 23,3 | 27,1 | 29,6 | 39,4 | 46,5 | 59,1 | 68,8 | 82,2 | 91,4 | 107,0 | 132,0 | 168,0 | 212,0 | 249,0 | 272,0 |
| Puissance absorbée (2) | [kW] | 3,0 | 3,7 | 5,2 | 6,8 | 8,0 | 8,2 | 9,3 | 13,1 | 16,0 | 19,7 | 23,6 | 28,4 | 31,4 | 37,3 | 44,4 | 53,9 | 66,4 | 76,5 | 86,4 |
| EER (2) | 2,7 | 2,9 | 2,9 | 3,0 | 2,9 | 3,3 | 3,2 | 3,0 | 2,9 | 3,0 | 2,9 | 2,9 | 2,9 | 2,9 | 3,0 | 3,1 | 3,2 | 3,3 | 3,2 | |
| SEPR | 4,51 | 4,55 | 4,57 | 4,53 | 4,51 | 4,62 | 4,60 | 4,95 | 4,94 | 4,76 | 4,92 | 5,37 | 5,60 | 5,41 | 5,45 | 5,38 | 5,63 | 5,58 | 5,47 | |
| Classification Eurovent | D | C | C | B | C | B | B | B | B | B | B | A | A | A | A | B | A | A | A | |
| CIRCUIT FRIGORIFIQUE | ||||||||||||||||||||
| Modèles | 21 | 31 | 51 | 81 | 101 | 121 | 151 | 201 | 251 | 301 | 351 | 401 | 502 | 602 | 702 | 802 | 1002 | 1202 | 1402 | |
| Refrigérant - HFC | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | |
| GWP | 2088 | 2088 | 2088 | 2088 | 2088 | 2088 | 2088 | 2088 | 2088 | 2088 | 2088 | 2088 | 2088 | 2088 | 2088 | 2088 | 2088 | 2088 | 2088 | |
| Charge de réfrigérant | [Kg] | 1,7 | 2,3 | 2,7 | 4 | 4,2 | 5 | 5,5 | 7 | 7,6 | 10 | 10,5 | 11 | 17 | 19 | 21 | 30 | 40 | 54 | 58 |
| Equivalence CO2 | [tCO2] | 3,5 | 4,8 | 5,6 | 8,4 | 8,8 | 10,4 | 11,5 | 14,6 | 15,9 | 20,9 | 21,9 | 23,0 | 35,5 | 39,7 | 43,8 | 62,6 | 83,5 | 112,8 | 121,1 |
| Nombre de circuits | [nø] | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Type de compresseurs | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | Scroll | |
| Nombre de compresseurs | [nø] | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 4 | 4 | 4 | 4 |
| Type de ventilateurs | Axial | Axial | Axial | Axial | Axial | Axial | Axial | Axial | Axial | Axial | Axial | Axial | Axial | Axial | Axial | Axial | Axial | Axial | Axial | |
| Nombre de ventilateurs | [nø] | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 6 | 6 |
| Débit d'air - ventilateurs | [m3/h] | 3450 | 6100 | 6100 | 11900 | 11900 | 11350 | 11350 | 22800 | 22800 | 28400 | 37600 | 35300 | 37500 | 55500 | 51900 | 82600 | 79800 | 125400 | 125400 |
| Débit fluidique - évaporateur (1) | [m3/h] | 1,9 | 2,6 | 3,6 | 4,8 | 5,6 | 6,4 | 7,0 | 9,3 | 11,0 | 14,0 | 16,4 | 19,5 | 21,7 | 25,3 | 31,2 | 39,8 | 49,8 | 59,0 | 64,0 |
| KIT HYDRAULIQUE | ||||||||||||||||||||
| Modèles | 21 | 31 | 51 | 81 | 101 | 121 | 151 | 201 | 251 | 301 | 351 | 401 | 502 | 602 | 702 | 802 | 1002 | 1202 | 1402 | |
| Capacité ballon tampon | [L] | 30 | 60 | 60 | 160 | 160 | 160 | 160 | 290 | 290 | 460 | 460 | 460 | 500 | 500 | 500 | 920 | 920 | 1000 | 1000 |
| Type de pompe | Périphérique | Centrifuge | Centrifuge | Centrifuge | Centrifuge | Centrifuge | Centrifuge | Centrifuge | Centrifuge | Centrifuge | Centrifuge | Centrifuge | Centrifuge | Centrifuge | Centrifuge | Centrifuge | Centrifuge | Centrifuge | Centrifuge | |
| Pression disponible pompe - P3 | [bar] | 4,16 / 2,10 | 2,71 / 2,38 | 2,60 / 2,15 | 2,88 / 2,53 | 3,05 / 2,94 | 3,05 / 2,84 | 3,05 / 2,81 | 3,01 / 2,55 | 3,61 / 2,95 | 3,45 / 2,70 | 2,88 / 2,67 | 2,88 / 2,58 | 2,88 / 2,58 | 3,60 / 3,16 | 3,51 / 2,90 | 3,15 / 2,76 | 3,15 / 2,50 | 3,66 / 2,81 | 3,61 / 2,63 |
| Pression disponible pompe - P5 | [bar] | 7,28 / 5,04 | 6,70 / 3,54 | 5,61 / 3,24 | 6,03 / 4,56 | 5,88 / 4,14 | 6,52 / 5,68 | 6,74 / 5,54 | 6,24 / 4,05 | 6,03 / 3,19 | 5,07 / 4,37 | 4,41 / 4,16 | 4,41 / 4,07 | 5,26 / 4,90 | 5,22 / 4,80 | 5,13 / 4,52 | 5,44 / 5,01 | 5,44 / 4,72 | 5,38 / 4,34 | 5,32 / 4,14 |
| Diamètre de raccordement | [''] | 1/2'' (DN15) | 1'' (DN25) | 1'' (DN25) | 1''1/4 (DN32) | 1''1/4 (DN32) | 1''1/4 (DN32) | 1''1/4 (DN32) | 1''1/2 (DN40) | 1''1/2 (DN40) | 2'' (DN50) | 2'' (DN50) | 2'' (DN50) | 3'' (DN80) | 3'' (DN80) | 3'' (DN80) | 3'' (DN80) | 3'' (DN80) | 3'' (DN80) | 4'' (DN100) |
| DONNEES ELECTRIQUES | ||||||||||||||||||||
| Modèles | 21 | 31 | 51 | 81 | 101 | 121 | 151 | 201 | 251 | 301 | 351 | 401 | 502 | 602 | 702 | 802 | 1002 | 1202 | 1402 | |
| Alimentation électrique | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | |
| Puissance totale absorbée hors pompe | [kW] | 4,7 | 5,5 | 7,7 | 10,1 | 11,6 | 13,3 | 14,5 | 18,4 | 23,3 | 29,9 | 32,8 | 37,5 | 40,3 | 47,9 | 59,7 | 74,4 | 92,0 | 106,7 | 118,3 |
| Locked rotor current - LRA - hors pompe | [A] | 48,5 | 66,9 | 73,9 | 101,6 | 101,6 | 101,7 | 101,7 | 162,3 | 129,0 | 136,0 | 163,3 | 207,6 | 279,6 | 290,4 | 347,7 | 296,2 | 370,2 | 434,3 | 455,1 |
| Courant maximum absorbé | [A] | 11,3 | 13,3 | 18,3 | 24,2 | 27,3 | 30,8 | 33,2 | 44,2 | 54,7 | 67,5 | 79,1 | 89,5 | 77 | 87,8 | 108,8 | 178,1 | 167,6 | 195,4 | 216,2 |
| Puissance absorbée ventilateurs (1) | [kW] | 0,2 | 0,4 | 0,4 | 0,7 | 0,7 | 0,7 | 0,7 | 1,5 | 1,5 | 2,3 | 3,5 | 3,6 | 2 | 5,3 | 5,5 | 6,6 | 6,8 | 9,9 | 9,9 |
| Puissance absorbée pompe (1)(3) | [kW] | 0,6 | 0,55 | 0,55 | 0,9 | 1,5 | 1,5 | 1,5 | 1,5 | 1,8 | 1,8 | 3 | 3 | 3 | 4 | 4 | 5,5 | 5,5 | 7,5 | 7,5 |
| Puissance absorbée pompe (1)(4) | [kW] | 1,1 | 1,1 | 0,9 | 1,3 | 1,3 | 2,2 | 2,2 | 2,2 | 2,2 | 4 | 5,5 | 5,5 | 7,5 | 7,5 | 7,5 | 11 | 11 | 11 | 11 |
| NIVEAUX SONORES (5) | ||||||||||||||||||||
| Modèles | 21 | 31 | 51 | 81 | 101 | 121 | 151 | 201 | 251 | 301 | 351 | 401 | 502 | 602 | 702 | 802 | 1002 | 1202 | 1402 | |
| Niveaux de puissance (version ST) | [dB(A)] | 93 | 85 | 85 | 84 | 85 | 86 | 86 | 85 | 85 | 85 | 93 | 93 | 92 | 93 | 94 | 95 | 95 | 95 | 95 |
| Niveaux de pres. (version ST) - a 1 mètre | [dB(A)] | 77 | 69 | 69 | 67 | 69 | 69 | 69 | 68 | 68 | 67 | 75 | 75 | 73 | 74 | 75 | 75 | 76 | 75 | 75 |
| Niveaux de pres. (version ST) - a 10 mètres | [dB(A)] | 61 | 54 | 54 | 52 | 54 | 55 | 55 | 53 | 53 | 53 | 61 | 61 | 60 | 61 | 62 | 62 | 63 | 63 | 63 |
| Niveaux de puissance (version LN) | [dB(A)] | 90 | 82 | 82 | 81 | 82 | 83 | 83 | 82 | 82 | 82 | 90 | 90 | 89 | 90 | 91 | 92 | 92 | 92 | 92 |
| Niveaux de pres. (version LN) - a 1 mètre | [dB(A)] | 74 | 66 | 66 | 64 | 66 | 66 | 66 | 65 | 65 | 64 | 72 | 72 | 70 | 71 | 72 | 72 | 73 | 72 | 72 |
| Niveaux de pres. (version LN) - a 10 mètres | [dB(A)] | 58 | 51 | 51 | 49 | 51 | 52 | 52 | 50 | 50 | 50 | 58 | 58 | 57 | 58 | 59 | 59 | 60 | 60 | 60 |
| DIMENSIONS ET POIDS | ||||||||||||||||||||
| Modèles | 21 | 31 | 51 | 81 | 101 | 121 | 151 | 201 | 251 | 301 | 351 | 401 | 502 | 602 | 702 | 802 | 1002 | 1202 | 1402 | |
| Longueur | [mm] | 830 | 980 | 980 | 1280 | 1280 | 1280 | 1280 | 1930 | 1930 | 2580 | 2580 | 2580 | 3520 | 3520 | 3520 | 3900 | 3900 | 5000 | 5000 |
| Largeur | [mm] | 645 | 795 | 795 | 990 | 990 | 990 | 990 | 990 | 990 | 990 | 990 | 990 | 990 | 990 | 990 | 2000 | 2000 | 2000 | 2000 |
| Hauteur | [mm] | 1405 | 1820 | 1820 | 2090 | 2090 | 2090 | 2090 | 2190 | 2190 | 2268 | 2268 | 2268 | 2250 | 2328 | 2328 | 1946 | 1946 | 2245 | 2245 |
| Poids d'expédition | [Kg] | 200 | 265 | 275 | 460 | 480 | 485 | 495 | 660 | 750 | 995 | 1100 | 1120 | 1320 | 1380 | 1400 | 2280 | 2300 | 2590 | 2700 |
| Poids en fonctionnement | [Kg] | 230 | 325 | 335 | 620 | 640 | 645 | 655 | 950 | 1040 | 1455 | 1560 | 1580 | 1820 | 1880 | 1900 | 3200 | 3220 | 3590 | 3700 |
